KLEIN TOOLS generador de tono y sonda VDV500-705 para cableado RJ45/RJ11, sonda con luz y auriculares

Kit Klein Tools VDV500-705: generador de tono y sonda para localizar y mapear cables no energizados como Ethernet (RJ45), teléfono (RJ11/RJ12), altavoces y coaxial.

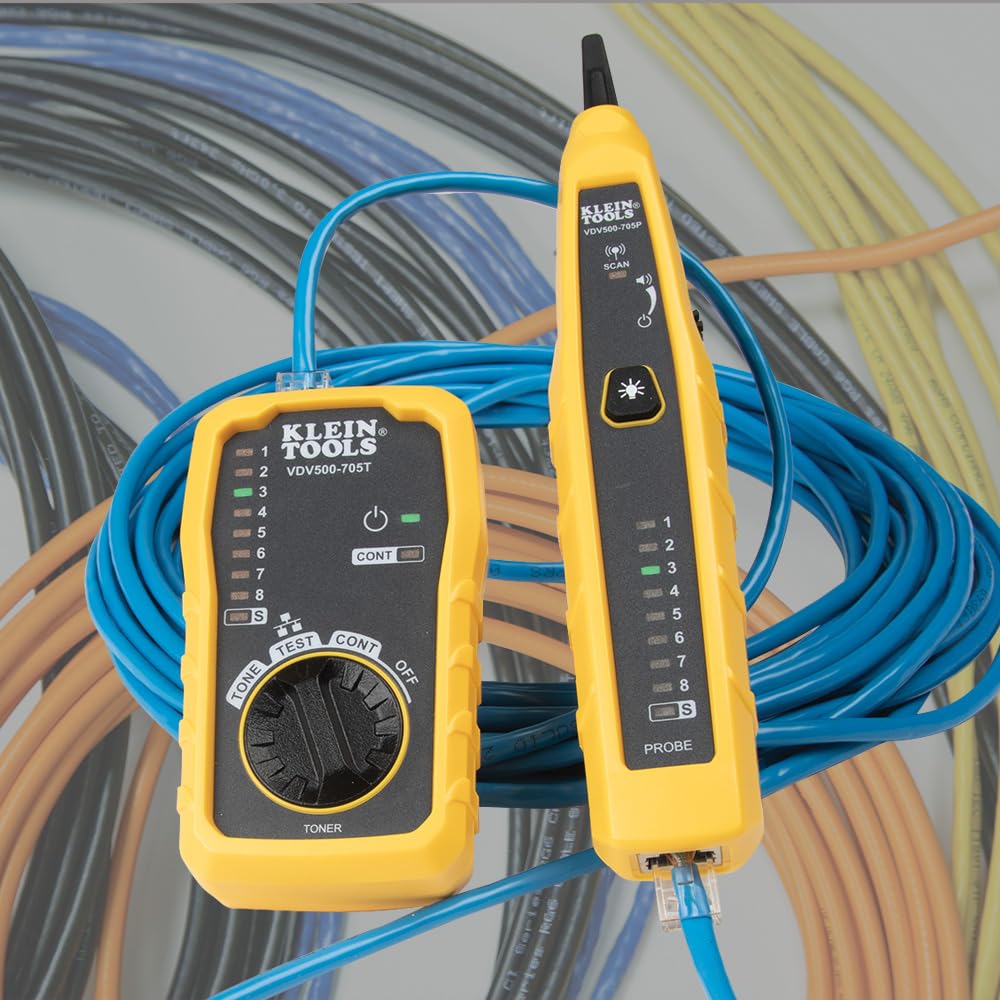

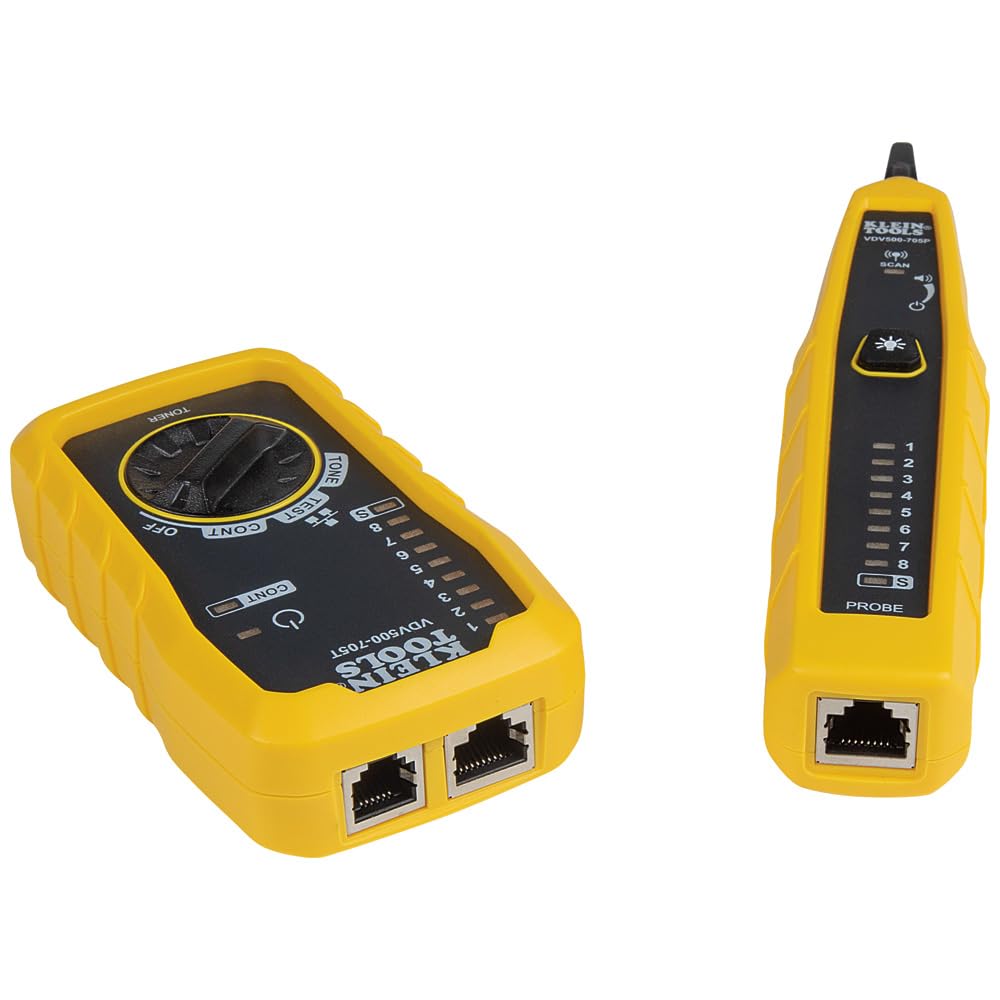

Este equipo combina un generador analógico de tonos y una sonda receptora para identificar y seguir el recorrido de cables sin corriente en instalaciones residenciales o comerciales. Incluye accesorios para conectar a cables sin terminación, un cable de prueba RJ45 a RJ45 y una sonda con luz de trabajo y toma para auriculares, pensado para entornos ruidosos o espacios con poca visibilidad.

¿Cómo localiza cables el generador y la sonda?

El generador introduce una señal audible (tono) en el cable y la sonda detecta esa señal para seguir el trazado. Funciona mejor en cables separados y sin energía, y no está diseñado para líneas activas de alto voltaje.

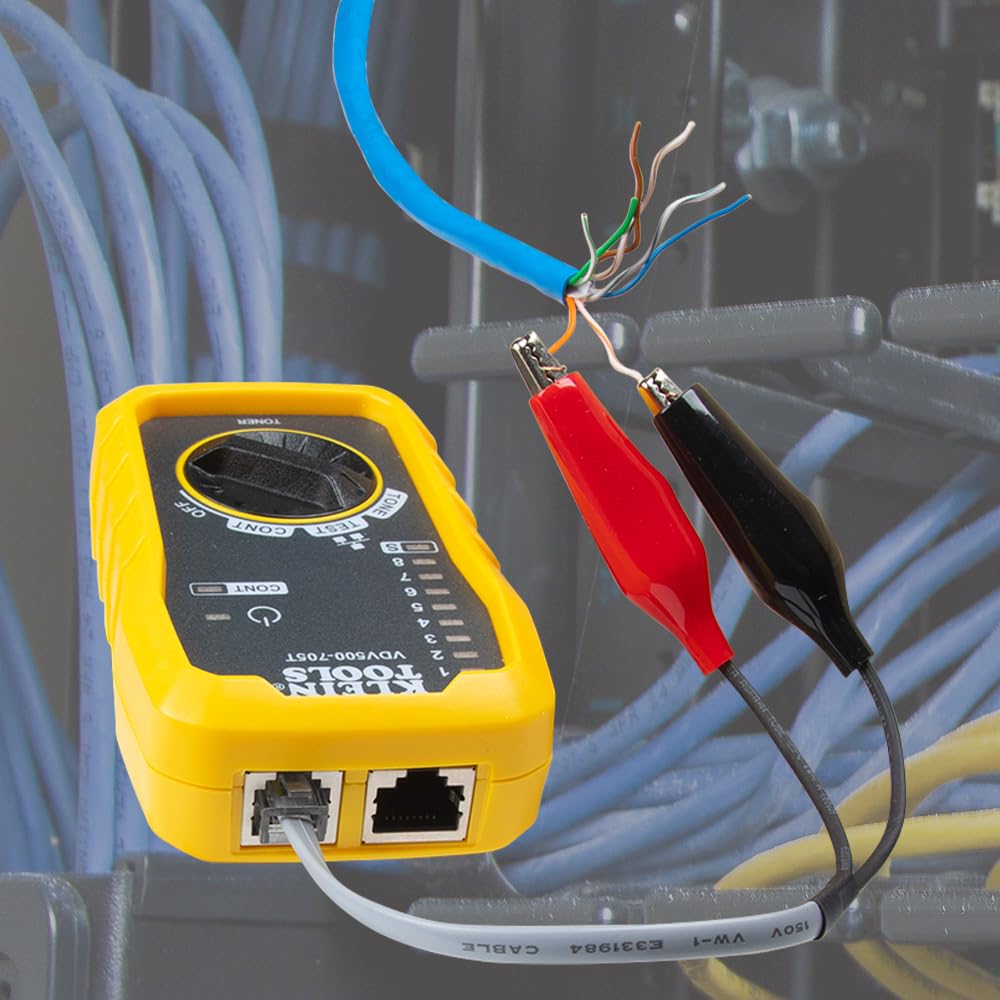

• Se conecta mediante pinzas caimán a cables sin terminación.

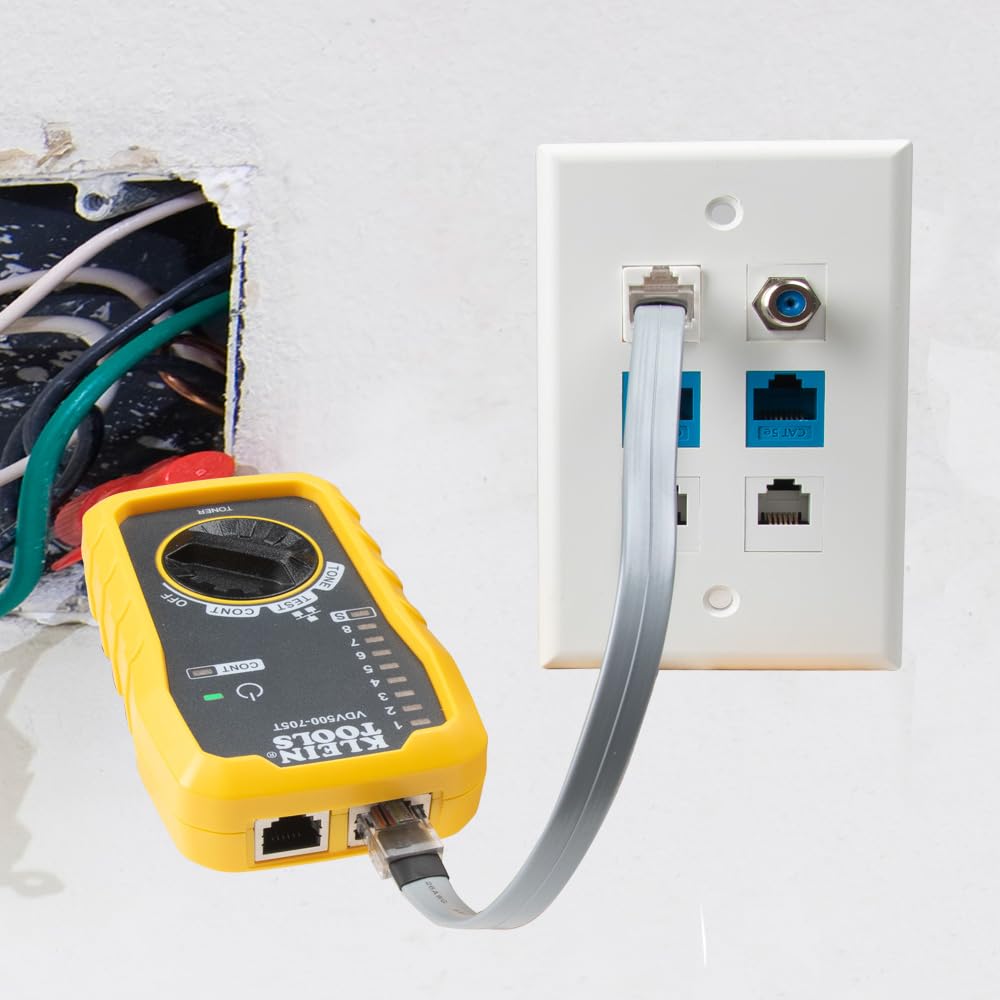

• Cable RJ45 incluido para tonificar pares en cables de red.
• Sonda con punta conductiva y altavoz para identificación clara.
• Conexión de auriculares disponible para entornos ruidosos.

¿Qué tipo de comprobaciones puede realizar este kit?

Además de seguir el recorrido del cable, el conjunto permite verificar la correspondencia pin a pin en cables de datos y detectar pares abiertos o cortocircuitados. Es una herramienta de comprobación previa a reparaciones o cambios de instalación.

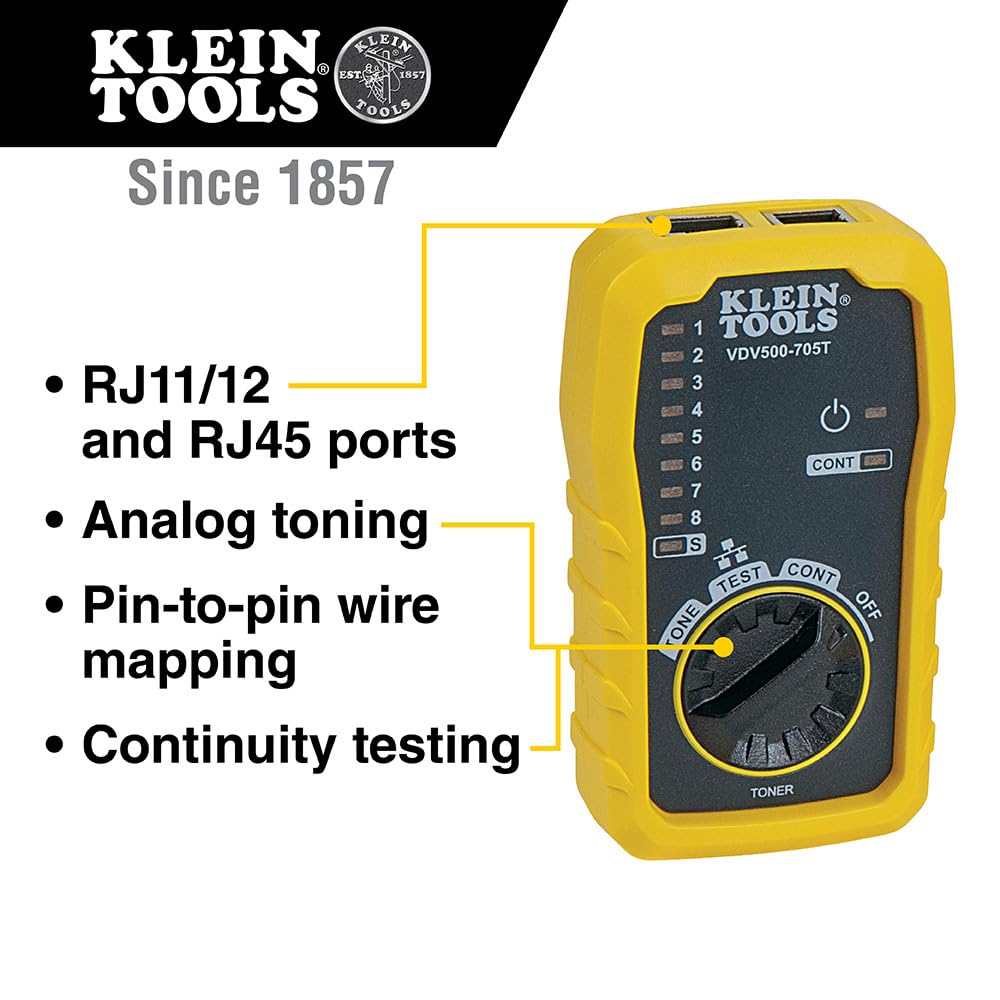

• Mapeo pin a pin para cables RJ45, RJ11/RJ12.
• Prueba de continuidad visual y audible mediante tono.
• Identificación de hilos sueltos o emparejamientos incorrectos.
• Uso en cables de audio, vídeo y datos no alimentados (menos de 60 V).

¿Qué accesorios trae y por qué son útiles?

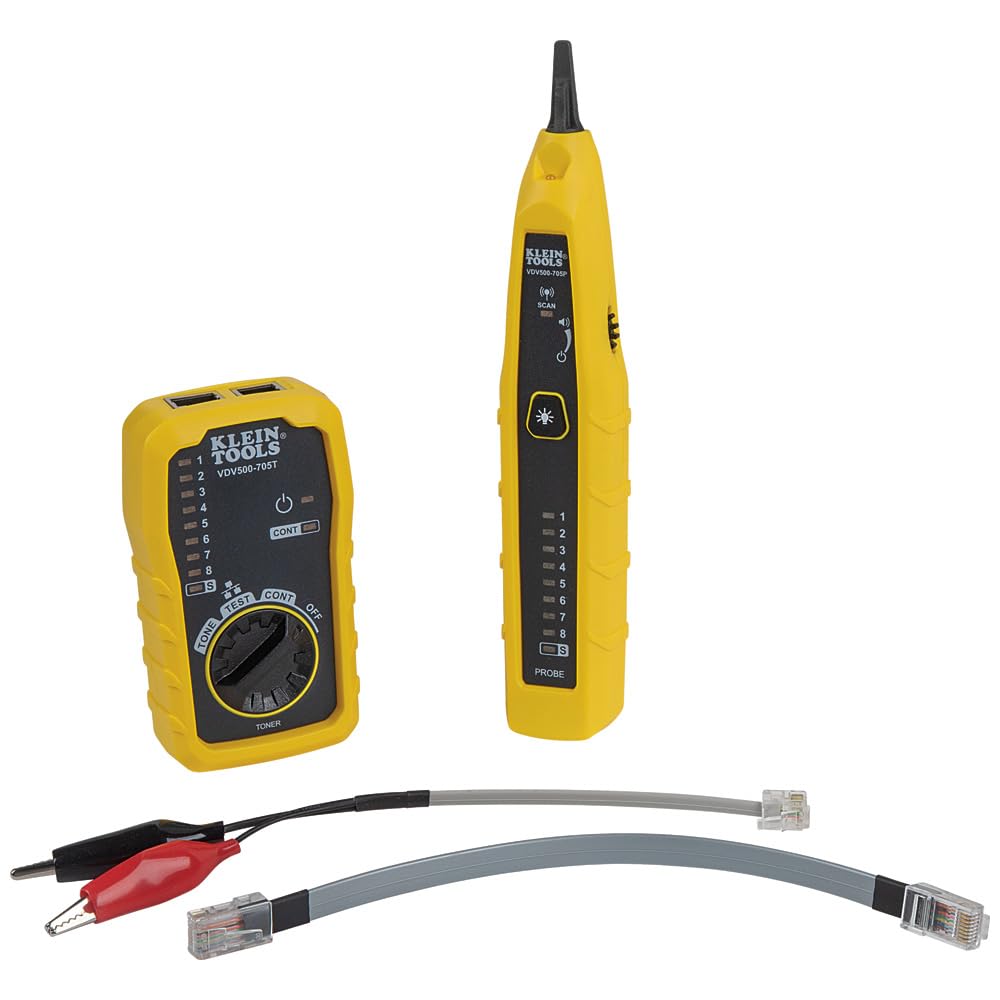

El kit incluye todo lo necesario para comenzar una revisión rápida de cableado: adaptadores, un cable de prueba y pinzas para trabajar con cables sin conectores. Estos elementos facilitan la conexión en situaciones reales de instalación.

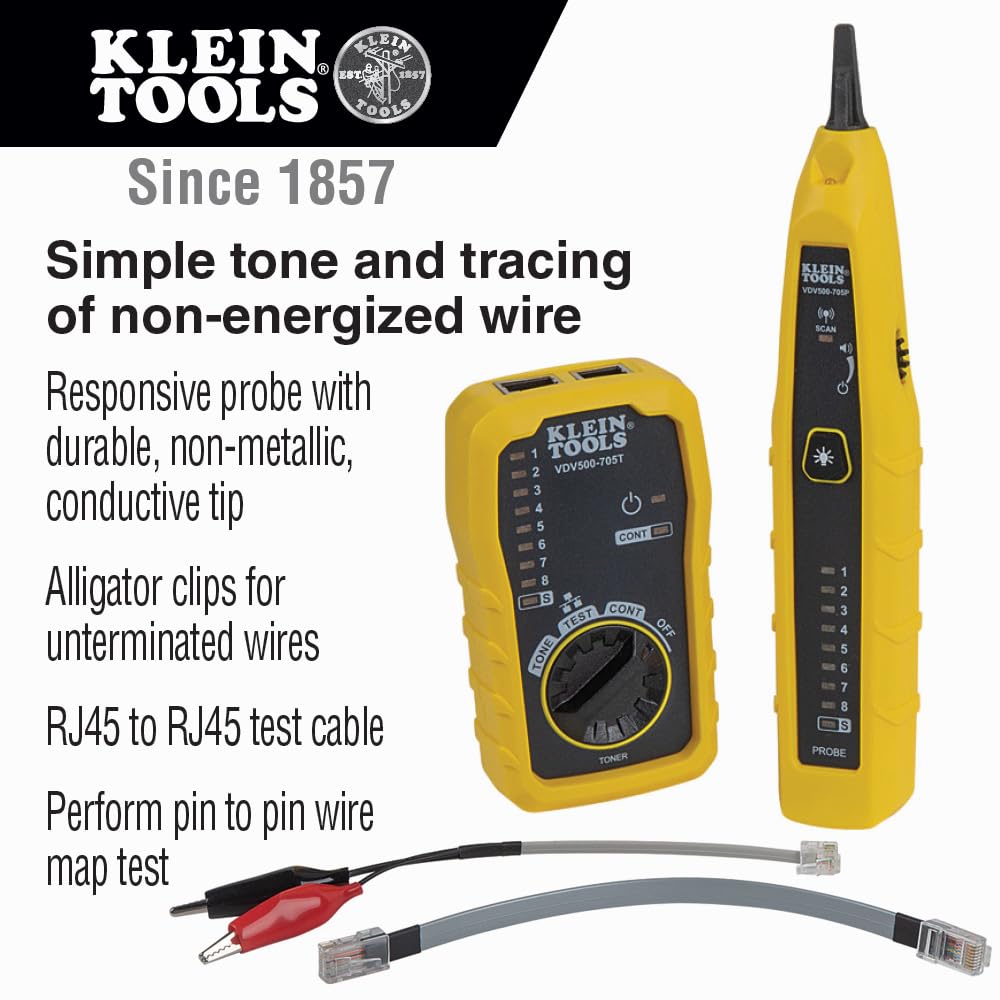

• Pinzas caimán para cables no terminados o conductores expuestos.
• Cable RJ45 a RJ45 para tonificar y mapear redes Ethernet.

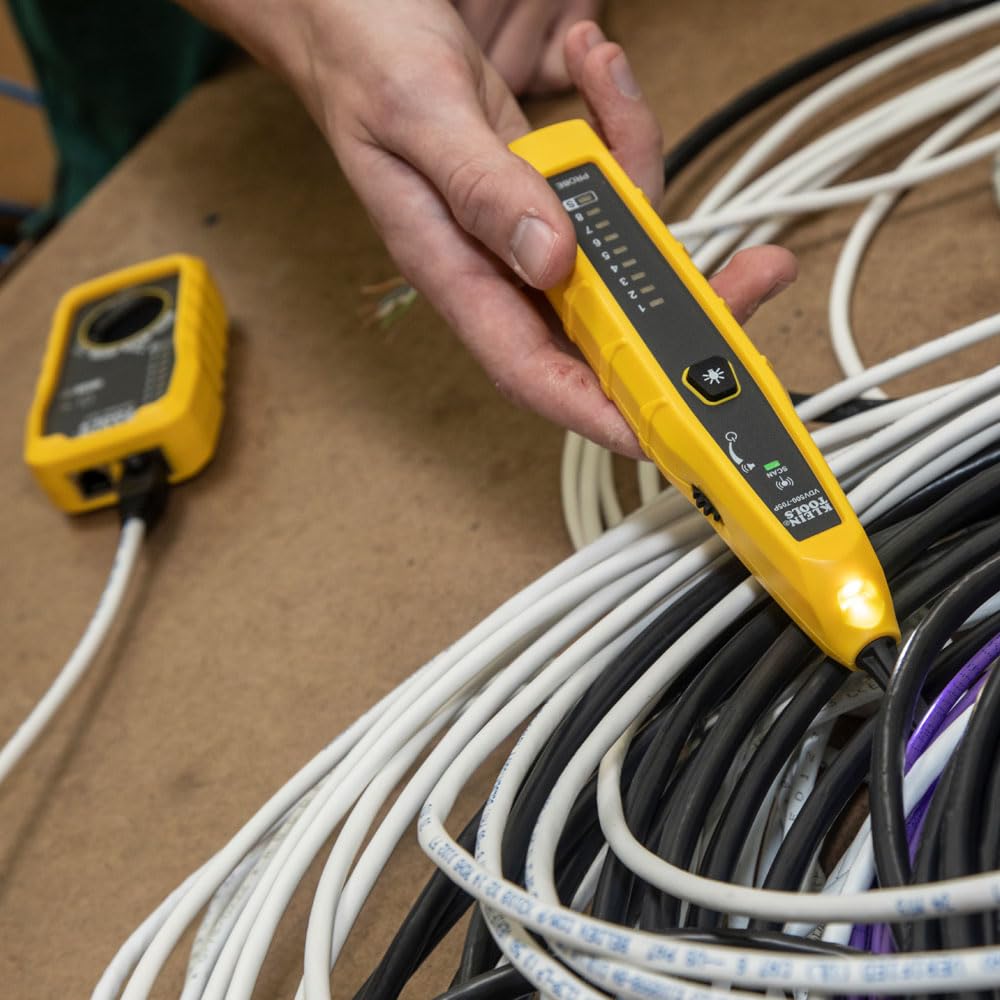

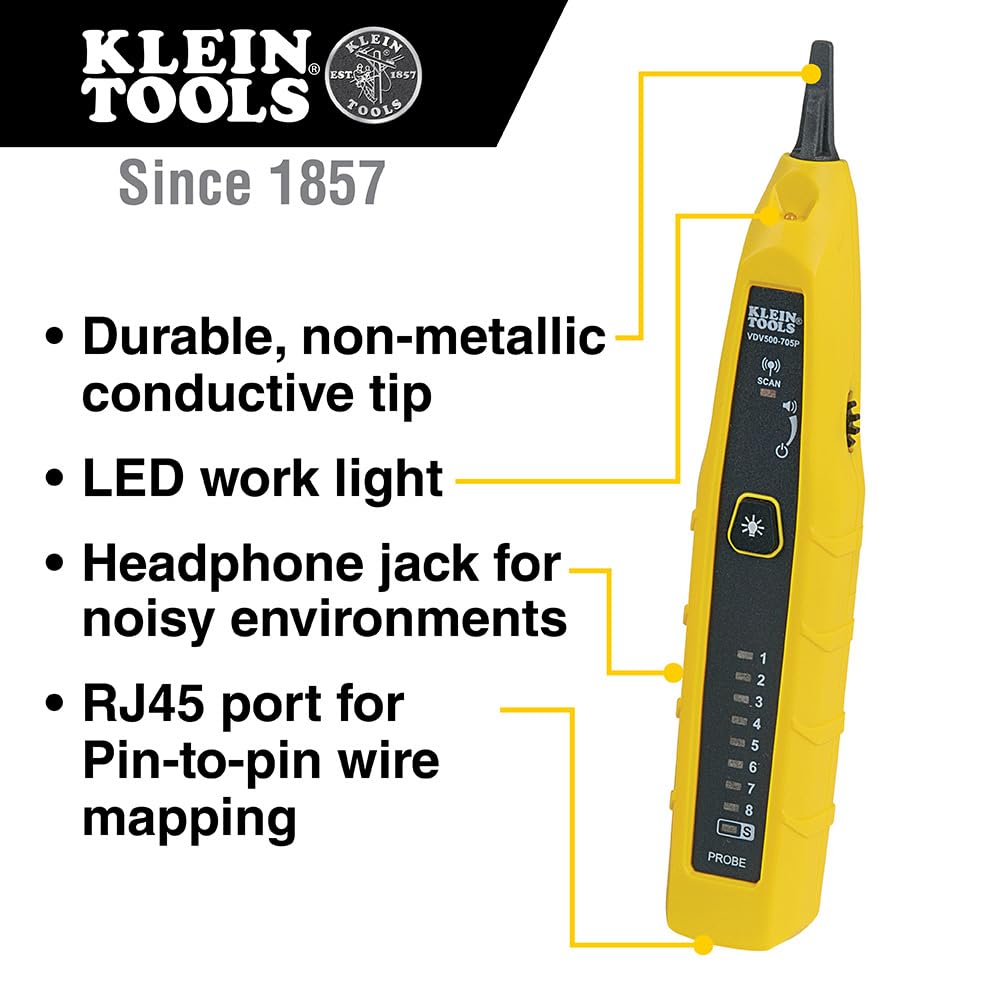

• Sonda con luz integrada para zonas oscuras y punta no metálica resistente.
• Control de volumen ajustable y toma para auriculares para lecturas más claras.

¿Cómo mejorar la precisión al usar el VDV500-705?

Separar los cables cuando sea posible, asegurar una buena conexión a tierra y trabajar con el volumen adecuado en la sonda reduce interferencias y mejora la detección del tono. En entornos con muchos cables, aislar el tramo a probar facilita el seguimiento.

• Separar conductores y pares antes de tonificar.
• Conectar bien las pinzas para asegurar la señal.
• Usar auriculares en ambientes ruidosos para mejor recepción.
• Evitar líneas con alimentación superior a 60 V y desconectar fuentes activas.

¿Quién debería considerar este kit? Técnicos de redes, instaladores de telefonía, electricistas de baja tensión, y cualquier profesional o aficionado que necesite localizar, mapear o verificar cables no energizados en proyectos de telecomunicaciones, audio y vídeo. El VDV500-705 ofrece una solución portátil y práctica para tareas de mantenimiento, diagnóstico y organización de cableado, aportando visibilidad en espacios oscuros y opciones de audio para condiciones ruidosas.
